Канализационные колодцы ПНД
для наружных сетей водоотведения

Установка на прямых участках, поворотах,
соединениях и перепадах высот трубопроводов
хозяйственно‑бытовой и ливневой канализации.

Еще несколько десятилетий основным материалом для строительства
инженерных сетей являлся железобетон. Сегодня ситуация существенно
изменилась. Современные наружные сети все чаще проектируются с при‑
менением полимерных материалов, поскольку они позволяют значительно
увеличить срок службы системы, сократить стоимость монтажа и минимизи‑
ровать расходы на дальнейшую эксплуатацию.
Главное преимущество пластикового колодца заключается в его цельнос‑
варной конструкции. В отличие от железобетонных сооружений, состоящих
из отдельных колец, пластиковая шахта представляет собой герметичный
монолитный корпус без соединений, через которые со временем начинают
проникать грунтовые воды.
Это особенно важно для современных инженерных сетей, где нарушение
герметичности способно привести не только к разрушению конструкции, но
и к загрязнению окружающей среды, увеличению нагрузки на очистные
сооружения и преждевременному выходу трубопроводов из строя.

Именно поэтому пластиковые канализационные колодцы сегодня широко
используются при строительстве новых объектов и реконструкции сущес‑
твующих инженерных сетей.

• устойчивы к воздействию большинства химически агрессивных сред;
• не подвержены коррозии;
• не разрушаются под воздействием микроорганизмов;
• сохраняют прочность при отрицательных температурах;
• имеют небольшой вес по сравнению с железобетонными аналогами;
• не требуют регулярной герметизации швов;
• допускают изготовление практически любой конфигурации под требования проекта.

Кроме герметичности пластиковые колодцы обладают рядом эксплуатаци‑
онных преимуществ:

Почему пластиковые канализационные
колодцы становятся отраслевым стандартом

Колодцы PRADEST используются практически во всех системах наружного
водоотведения.

Благодаря широкому диапазону типоразмеров и возможности изготовления по
индивидуальному проекту пластиковые колодцы могут использоваться как на
небольших локальных объектах, так и в составе крупных инфраструктурных
проектов.

Наиболее распространенные области применения:

• сети хозяйственно‑бытовой канализации;
• производственная канализация;
• наружные инженерные сети жилых комплексов;
• коттеджные поселки;
• индивидуальное жилищное строительство;
• торговые и бизнес‑центры;
• складские комплексы;
• логистические терминалы;
• промышленные предприятия;
• объекты нефтегазовой отрасли;
• коммунальная инфраструктура;
• объекты транспортной инфраструктуры;
• аэропорты;
• железнодорожные станции;
• муниципальные инженерные сети;
• объекты благоустройства;
• системы поверхностного водоотведения;
• сети ливневой канализации.

Где применяются
канализационные колодцы ПНД

Несмотря на внешнюю простоту конструкции, канализационный колодец
одновременно выполняет несколько важных функций.

Какие задачи решает
канализационный колодец

Обеспечение доступа к инженерной сети

Через колодец специалисты получают возможность проводить диагностику состояния трубопроводов, выполнять очистку, промывку, телеинспекцию и
ремонт без вскрытия грунта по всей длине трассы.

Компенсация перепадов высот

Если отметки трубопроводов отличаются, применяются перепадные колодцы, снижающие скорость движения сточных вод и предотвращающие разрушение лотковой части.

Изменение направления трубопровода

Диагностика, очистка, промывка, телеинспекция и ремонт трубопроводов без вскрытия грунта по всей длине трассы.

Соединение нескольких линий

При объединении нескольких трубопроводов используются тройниковые и
крестовые конструкции, обеспечивающие корректное распределение потоков.

Контроль технического состояния сети

Во время эксплуатации через колодцы проводится регулярный осмотр трубопроводов, очистка системы и устранение локальных неисправностей.

Таким образом, канализационный колодец является не просто соединительным
элементом трубопровода, а полноценным инженерным узлом, обеспечивающим
надежную и безопасную работу всей системы водоотведения.

Конструкция колодца определяется его назначением и местом установки в
инженерной сети.

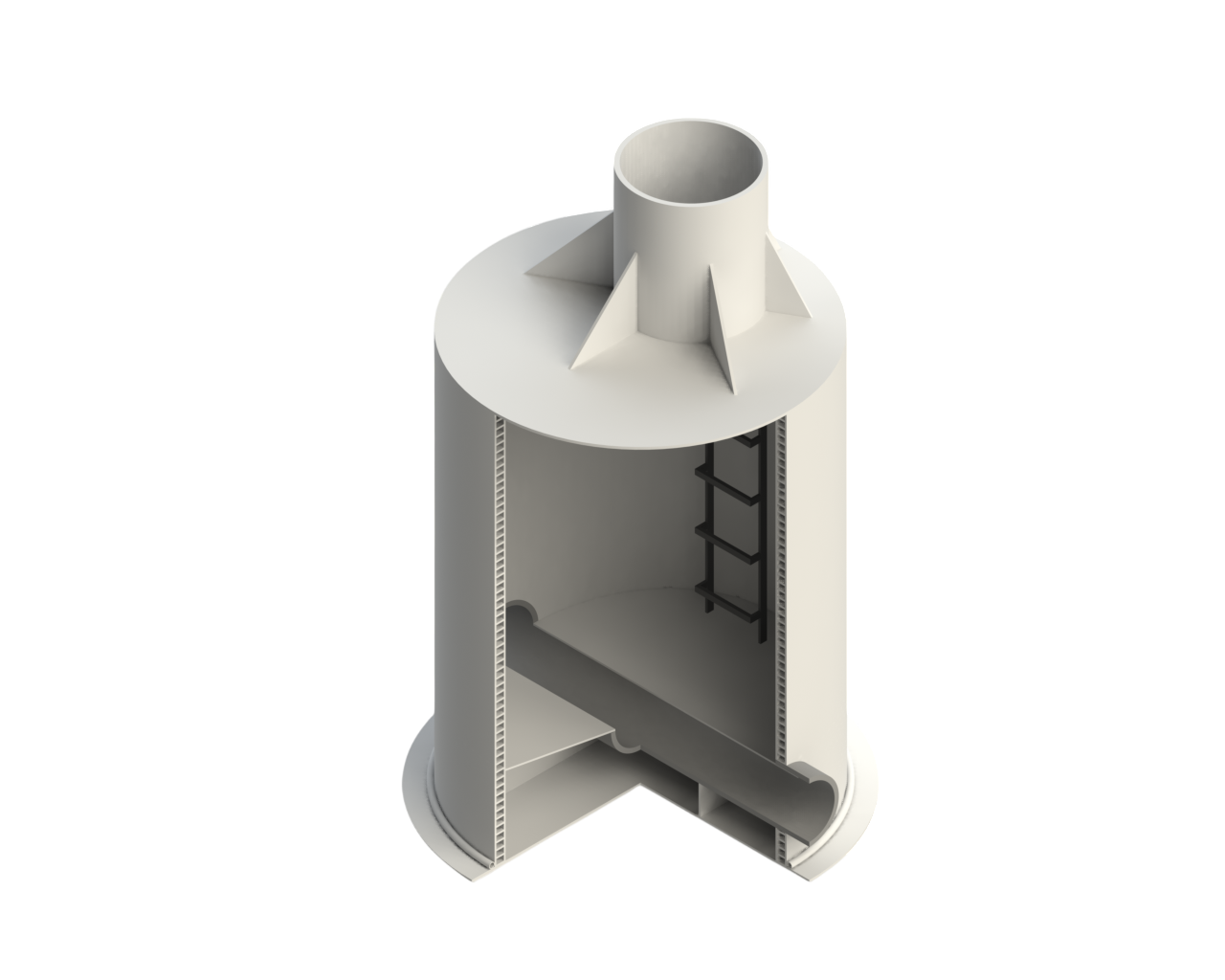

ПРЯМОПРОХОДНЫЕ

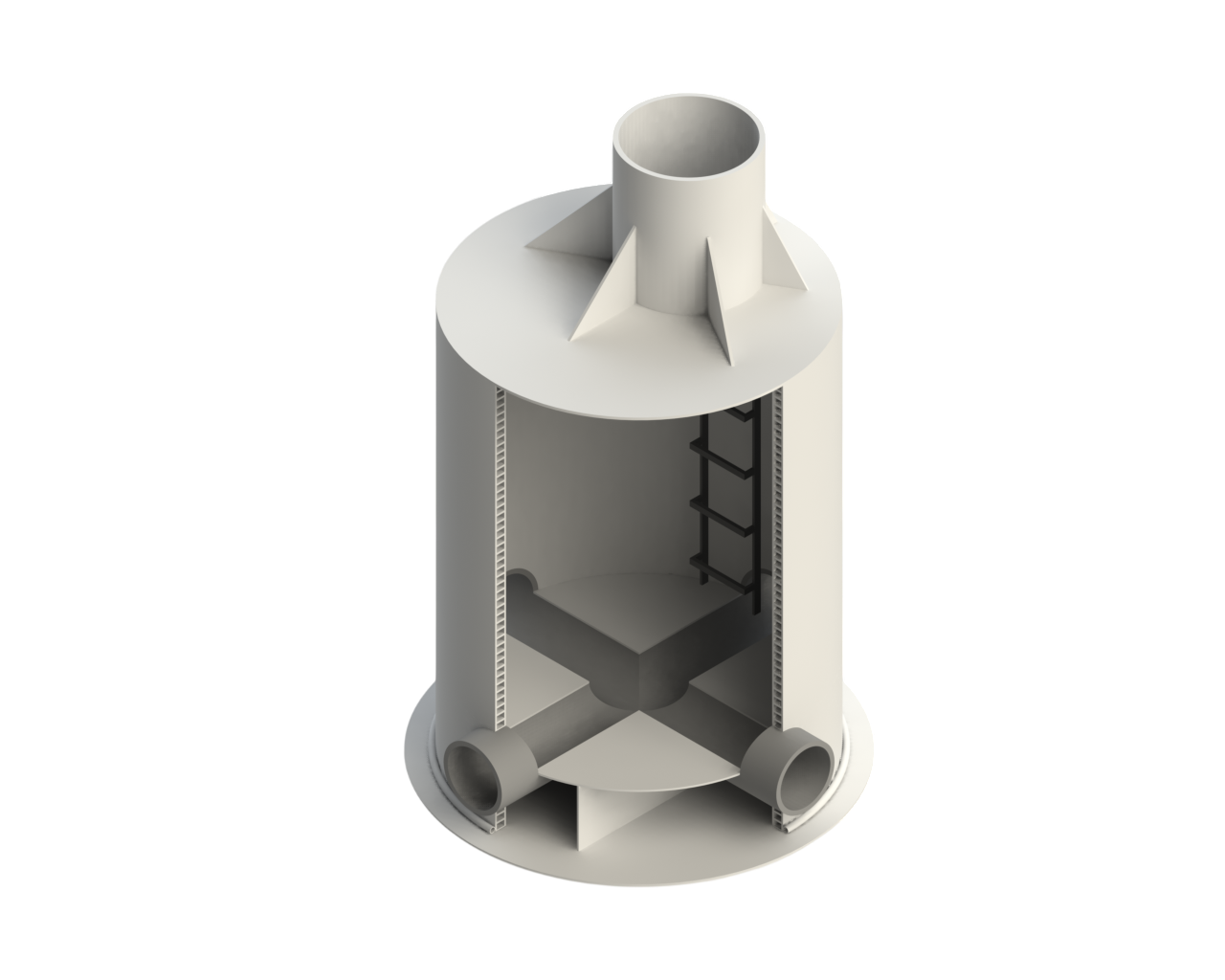

УЗЛОВЫЕ

Виды
канализационных колодцев

Используются на линейных участках трубопровода, где отсутствуют
изменения направления движения сточных вод. Основная задача —
обеспечить доступ к трубопроводу для обслуживания и контроля
состояния сети.

Используются в местах соединения нескольких трубопроводов. Конфигурация лотковой части рассчитывается индивидуально для каждого проекта, обеспечивая корректное распределение потоков.

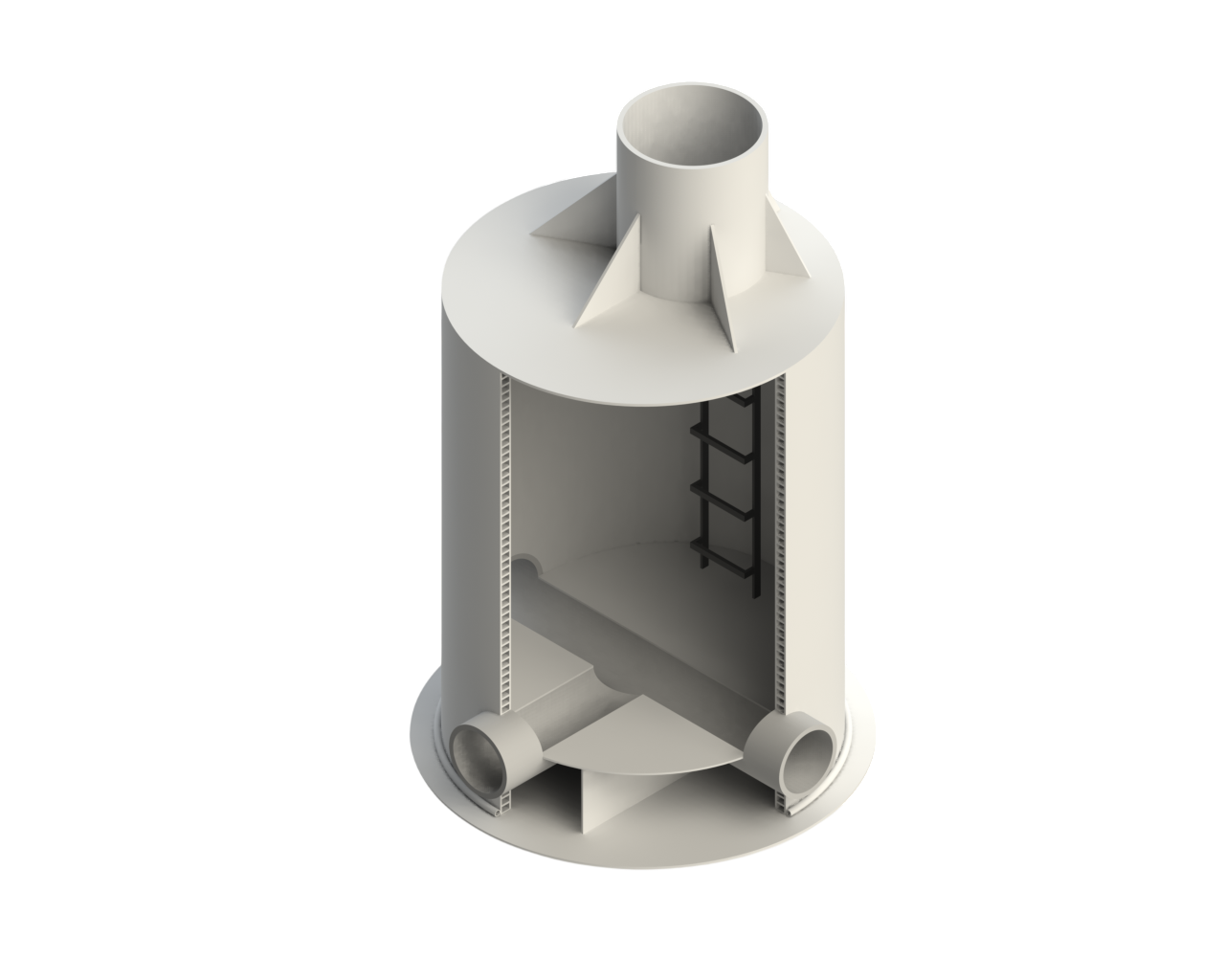

ПОВОРОТНЫЕ

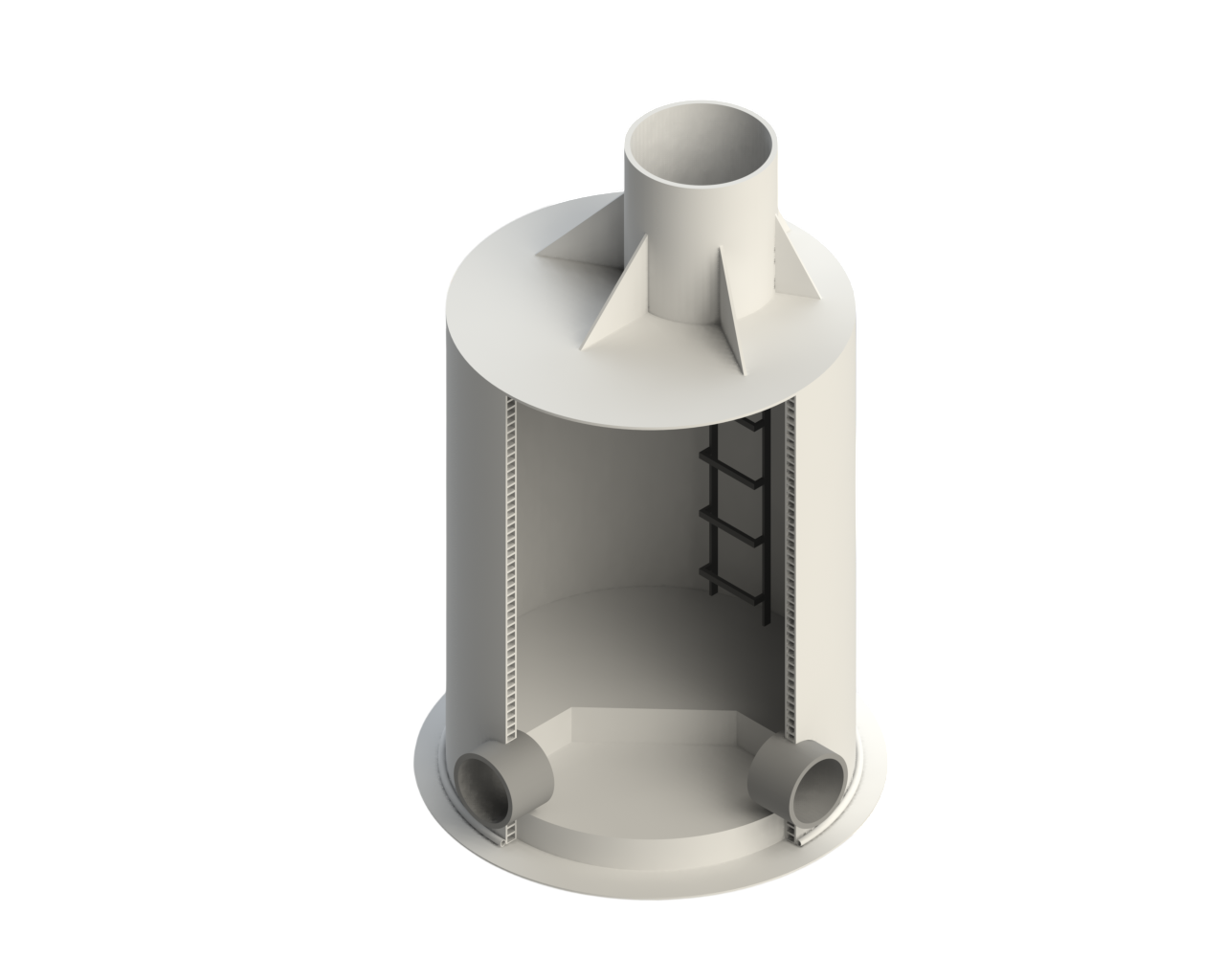

ИНСПЕКЦИОННЫЕ

Устанавливаются в местах изменения направления трубопровода.
Правильно спроектированная геометрия лотковой части позволяет
сохранить гидравлические характеристики потока и снизить вероятность
образования засоров.

Предназначены для проведения регулярного контроля технического состояния инженерной сети, выполнения телеинспекции, очистки и профилактических работ.

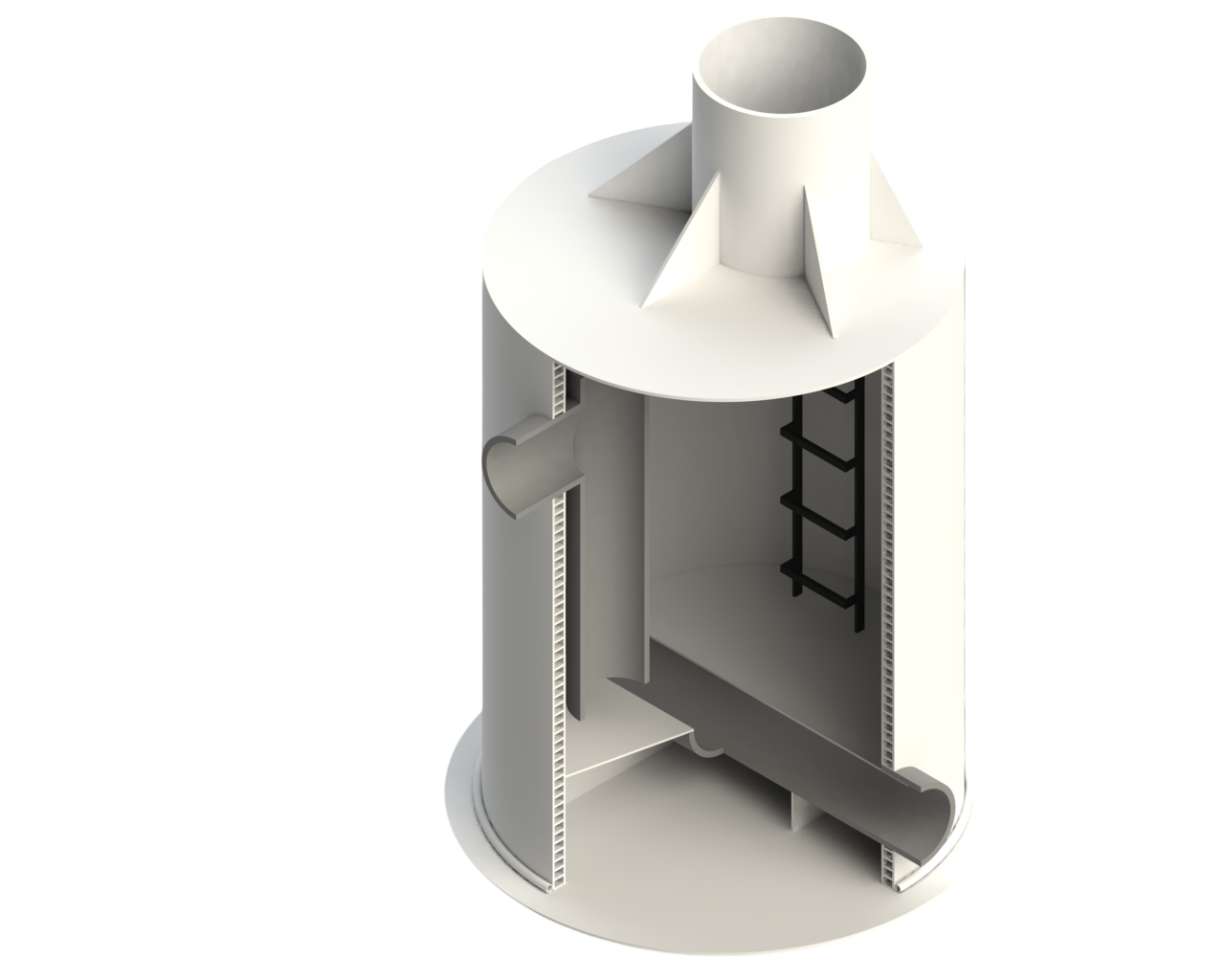

ПЕРЕПАДНЫЕ

Применяются на участках со значительной разницей отметок
трубопроводов. Специальная конструкция гасит энергию потока,
предотвращает размыв основания и уменьшает динамическую нагрузку
на элементы системы.

Каждый тип колодца имеет собственные конструктивные особенности и рассчитывается индивидуально в зависимости от параметров трубопровода и условий эксплуатации.

Надежность канализационной сети определяется не только качеством
трубопроводов, но и конструкцией каждого инженерного колодца.
Современный пластиковый колодец представляет собой не просто
вертикальную шахту, а сложное инженерное сооружение, в котором
каждый элемент выполняет определенную функцию и влияет на
долговечность всей системы.

В отличие от железобетонных конструкций, собираемых непосредственно на
объекте из нескольких элементов, канализационные колодцы PRADEST
поставляются в полной заводской готовности. Все основные узлы
изготавливаются и проходят контроль качества на производстве, благодаря чему
существенно снижается вероятность ошибок при монтаже и обеспечивается
стабильная герметичность на протяжении всего срока эксплуатации.

Конструкция
канализационного колодца ПНД

Лоток — один из наиболее ответственных элементов канализационного колодца.
Именно он определяет гидравлические характеристики потока и влияет на
вероятность образования засоров.
В пластиковых колодцах лотковая часть формируется индивидуально под
конкретный проект с учетом:

• диаметра подключаемых труб;
• количества входящих и выходящих линий;
• углов подключения;
• направления движения стоков;
• расчетного расхода жидкости.

Правильно сформированный лоток обеспечивает плавное прохождение потока без
образования застойных зон, турбулентности и накопления твердых включений.
При проектировании перепадных и узловых колодцев конфигурация лотковой части
рассчитывается отдельно, что позволяет сохранить расчетную пропускную
способность сети даже на сложных участках.

Лотковая часть

Рабочая камера является основным конструктивным элементом колодца.
Именно она воспринимает нагрузки от окружающего грунта, транспортного
движения, сезонных подвижек основания и давления грунтовых вод.

Шахта изготавливается из полиэтилена низкого давления (ПНД) с
применением технологии экструзионной сварки, что позволяет получить
монолитную конструкцию без разъемных соединений и слабых мест. В
отличие от сборных железобетонных колодцев, в которых потенциальными
зонами риска являются стыки между кольцами, пластиковый корпус
сохраняет герметичность благодаря цельносварному исполнению.

Диаметр рабочей камеры подбирается индивидуально и зависит от
назначения колодца, количества подключаемых трубопроводов, требований
по обслуживанию и глубины заложения сети. В линейке PRADEST могут
применяться рабочие камеры диаметром от 600 до 2400 мм.

Рабочая камера (шахта)

Горловина соединяет рабочую камеру с поверхностью земли и обеспечивает
удобный доступ к инженерной сети.
Высота горловины подбирается исходя из глубины заложения трубопровода и
проектной отметки поверхности.

При необходимости конструкция может быть адаптирована под благоустроен‑
ные территории, автомобильные дороги, промышленные площадки и другие
условия эксплуатации.

Горловина

Каждый канализационный колодец оснащается патрубками для подключения
трубопроводов. Количество, расположение, угол установки и диаметр патрубков
определяются проектной документацией.
Возможность индивидуального изготовления позволяет подключать трубы
различных диаметров без использования большого количества переходников и
дополнительных фасонных элементов.
Герметичность соединений предотвращает проникновение грунтовых вод внутрь
системы и исключает утечку сточных вод в окружающий грунт.

Патрубки подключения

Люк выполняет сразу несколько функций:

• обеспечивает безопасный доступ обслуживающего персонала;
• защищает инженерную сеть от попадания мусора;
• предотвращает несанкционированный доступ;
• воспринимает эксплуатационные нагрузки.

В зависимости от условий эксплуатации колодец может комплектоваться полимерными или чугунными люками соответствующего класса нагрузки.

При размещении колодцев под автомобильными дорогами выбор люка
осуществляется исходя из расчетной транспортной нагрузки.

Люк

Одним из главных преимуществ пластикового канализационного колодца
является практически полное отсутствие потенциальных путей проникновения
воды. Монолитный корпус, заводское изготовление и минимальное количество
соединений позволяют исключить характерные для железобетонных конструк‑
ций проблемы:

• проникновение грунтовых вод;
• разрушение стыков между кольцами;
• вымывание основания;
• потерю герметичности вследствие сезонных подвижек грунта

Именно поэтому пластиковые колодцы широко применяются на объектах с
высоким уровнем грунтовых вод и сложными гидрогеологическими условиями.

Герметичность конструкции

Для безопасного проведения технического обслуживания внутри рабочей камеры
могут устанавливаться лестницы или специальные ступени.
Они обеспечивают безопасный спуск персонала при проведении диагностики,
очистки и ремонта инженерной сети.

Лестницы и скобы

При значительной глубине заложения и повышенных внешних нагрузках
конструкция может усиливаться дополнительными ребрами жесткости.
Они увеличивают устойчивость корпуса к деформациям и позволяют сохранять
геометрию шахты даже при эксплуатации в сложных инженерно‑геологических
условиях.

Ребра жесткости и усиливающие элементы

Основание колодца выполняет важную функцию распределения нагрузок и
повышения устойчивости конструкции.

При высоком уровне грунтовых вод могут применяться дополнительные
мероприятия по анкеровке или использованию пригрузочных плит,
предотвращающих всплытие конструкции.

Юбка основания

Главная проблема железобетонных колодцев заключается в наличии большого количества соединений между кольцами.
Даже при качественном монтаже уплотнительные материалы со временем теряют свои свойства под воздействием влаги, перепадов температур и подвижек грунта.
Пластиковый колодец представляет собой цельносварную конструкцию, в которой отсутствуют межкольцевые соединения, поэтому риск возникновения протечек значи‑
тельно ниже.

На протяжении многих десятилетий железобетон считался основным материалом
для строительства наружных сетей канализации. Однако развитие технологий
производства полимеров существенно изменило подход к проектированию инже‑
нерных коммуникаций. Сегодня большинство новых объектов проектируется с использованием пластико вых колодцев, поскольку они позволяют получить более надежную, герметичную и экономичную систему.

ГЕРМЕТИЧНОСТЬ

Канализационные стоки содержат большое количество химически активных соединений.
Железобетон постепенно разрушается под воздействием кислотной и биологической коррозии.
Полиэтилен низкого давления не подвержен коррозии, не вступает в реакцию с большинством бытовых и промышленных стоков и сохраняет свои свойства на протяже‑
нии всего срока эксплуатации.

УСТОЙЧИВОСТЬ К АГРЕССИВНЫМ СРЕДАМ

Пластиковый колодец значительно легче аналогичной железобетонной
конструкции.

Это позволяет:

• сократить стоимость транспортировки;
• отказаться от применения тяжелой грузоподъемной техники во многих случаях;
• ускорить монтаж;
• уменьшить трудозатраты строительной бригады.

Для заказчика это означает снижение общей стоимости строительства инже‑
нерной сети.

МАЛЫЙ ВЕС

Герметичность

Цельносварной корпус, нет межкольцевых стыков

Уплотнители в стыках теряют свойства со временем

После ввода объекта в эксплуатацию пластиковые колодцы практически не требуют
обслуживания корпуса.

Нет необходимости:

• регулярно восстанавливать герметизацию швов;
• устранять протечки между кольцами;
• ремонтировать разрушенный бетон;
• выполнять антикоррозионную обработку.

Это существенно снижает стоимость жизненного цикла инженерного сооружения.

МИНИМАЛЬНЫЕ ЭКСПЛУАТАЦИОННЫЕ РАСХОДЫ

Железобетонный колодец требует доставки нескольких отдельных элементов,
последовательной установки каждого кольца, герметизации стыков и допол‑
нительной проверки качества выполненных работ.
Пластиковый колодец поставляется в полной заводской готовности и требует
значительно меньшего количества монтажных операций.
Это особенно важно при строительстве объектов с жесткими сроками ввода в
эксплуатацию.

СКОРОСТЬ МОНТАЖА

Расчетный срок службы пластиковых канализационных колодцев
превышает 50 лет.
При соблюдении требований к монтажу конструкция сохраняет
геометрические размеры, прочность и герметичность без необходимости
капитального ремонта.

ДОЛГОВЕЧНОСТЬ

В отличие от типовых железобетонных изделий, пластиковые колодцы могут проек‑
тироваться практически под любые требования.

Изменению подлежат:

• высота шахты;
• диаметр;
• количество патрубков;
• угол подключения труб;
• глубина лотковой части;
• расположение вводов;
• комплектация.

Такой подход позволяет максимально точно адаптировать изделие под конкретный
проект без использования большого количества дополнительных элементов.

ИНДИВИДУАЛЬНОЕ ИЗГОТОВЛЕНИЕ

Почему пластиковые
кабельные колодцы ПНД
лучше железобетонных

ПНД (PRADEST)

ЖЕЛЕЗОБЕТОН

Химостойкость

Не реагирует с бытовыми и промышленными стоками

Разрушается от кислотной и биологической коррозии

Вес конструкции

В разы легче — монтаж бригадой без тяжёлой техники

Требуется кран на каждое кольцо

Скорость монтажа

Полная заводская готовность, минимум операций

Последовательная установка колец + герметизация

Срок службы

50+ лет без капремонта

Требует периодического восстановления швов

Эксплуатационные расходы

Цельносварной корпус, нет межкольцевых стыков

Уплотнители в стыках теряют свойства со временем

Индивидуальность

Любой диаметр, высота, число патрубков под проект

Ограничено типовой номенклатурой ЖБИ

Диаметр подключаемых труб

Диаметр трубопроводов определяет размеры лотковой части и параметры
подключения.

Возможность дальнейшего развития сети

При строительстве новых объектов рекомендуется предусматривать резерв для
будущего подключения дополнительных трубопроводов.

Такой подход позволяет модернизировать инженерную сеть без полной замены
существующего колодца.

Назначение колодца

Первым этапом определяется функция колодца в системе. Это может быть:

• смотровой;
• поворотный;
• перепадный;
• узловой;
• ревизионный.

От назначения зависит конструкция лотковой части, количество патрубков и
внутренняя геометрия изделия.

Тип грунта

Песчаные, суглинистые, глинистые и водонасыщенные грунты по‑разному
воздействуют на конструкцию инженерного сооружения.
Эти особенности учитываются при расчете основания, выборе технологии
обратной засыпки и определении условий монтажа.

Уровень грунтовых вод

Высокий уровень грунтовых вод требует особого внимания при проектировании.
В подобных условиях может предусматриваться применение пригрузочных плит,
анкеровки конструкции и специальных решений, препятствующих всплытию
колодца.

Транспортная нагрузка

Если колодец располагается в зоне движения легкового или грузового
транспорта, конструкция должна учитывать дополнительные нагрузки.
В этом случае подбираются соответствующие параметры корпуса, горловины и
класса люка.

Почему подбор лучше доверить производителю

Даже при наличии проектной документации подбор пластикового канализационного колодца требует учета большого количества конструктивных особенностей. Специалисты PRADEST помогают подобрать оптимальную конфигурацию изделия с учетом требований проекта, условий эксплуатации, геологии участка и действующих инженерных норм. Индивидуальный расчет позволяет избежать избыточных затрат, повысить надежность системы и обеспечить длительную безаварийную эксплуатацию наружной канализации.

Глубина заложения сети

Чем глубже располагается трубопровод, тем выше нагрузка со стороны грунта.
Поэтому глубина заложения напрямую влияет на конструкцию шахты, выбор
кольцевой жесткости и необходимость дополнительных усиливающих элементов.

При необходимости подключения нескольких труб разного диаметра конструкция
рассчитывается индивидуально.

Правильный подбор канализационного колодца начинается не с выбора
диаметра корпуса, а с анализа параметров будущей инженерной сети.
Каждый объект имеет собственные условия эксплуатации, поэтому
универсального решения не существует.
При проектировании специалисты учитывают сразу несколько факторов.

Как выбрать
канализационный колодец

Большинство инженерных объектов невозможно реализовать
исключительно с использованием типовых изделий. Различные отметки
трубопроводов, сложная конфигурация сети, стесненные условия
строительства, нестандартные диаметры труб или повышенные
эксплуатационные нагрузки требуют индивидуального подхода к
проектированию каждого инженерного сооружения.

Именно поэтому компания PRADEST производит не только стандартные
пластиковые канализационные колодцы, но и разрабатывает конструкции
по техническому заданию заказчика или проектной организации.

Индивидуальное изготовление позволяет получить изделие, полностью
соответствующее особенностям конкретного объекта без необходимости
доработки конструкции непосредственно на строительной площадке.

Одним из основных преимуществ пластиковых канализационных колодцев
является возможность изготовления практически любого диаметра рабочей
камеры.В отличие от железобетонных изделий, размеры которых ограничены типовой номенклатурой заводов ЖБИ, полимерные конструкции позволяют
значительно гибче подходить к проектированию инженерной сети.
Размер рабочей камеры подбирается с учетом:

Глубина заложения наружной канализации существенно различается в
зависимости от особенностей объекта, рельефа местности, глубины промерзания
грунта и схемы прокладки трубопроводов.

Поэтому пластиковые канализационные колодцы PRADEST не ограничиваются
фиксированной высотой.

Высота конструкции рассчитывается индивидуально с учетом꞉

• отметок входящих и выходящих труб;
• глубины заложения сети;
• толщины дорожной одежды;
• уровня благоустройства территории;
• требований проекта;
• необходимости последующего обслуживания.

При необходимости конструкция может быть выполнена как для неглубоких
инженерных сетей, так и для объектов со значительной глубиной заложения
трубопроводов.
Такой подход позволяет отказаться от дополнительных доборных элементов и
уменьшает количество соединений конструкции.

• количества подключаемых трубопроводов;
• диаметра труб;
• необходимости размещения внутреннего оборудования;
• требований к обслуживанию;
• глубины заложения сети;
• условий эксплуатации объекта.

Для большинства проектов используются камеры диаметром от 600 до 2400 мм,
однако при необходимости возможно изготовление изделий других размеров в
соответствии с требованиями проектной документации.
Индивидуальный подбор диаметра позволяет избежать избыточных затрат на
строительство и одновременно обеспечить удобство последующей
эксплуатации инженерной сети.

Основанием для производства может служить практически любая проектная
документация:

• рабочие чертежи;
• проект инженерной сети;
• спецификация оборудования;
• BIM‑модель;
• техническое задание;
• исполнительная схема;
• эскиз с указанием основных размеров;
• существующий аналог, требующий модернизации.

Инженеры PRADEST анализируют проект, проверяют совместимость всех
конструктивных элементов и при необходимости предлагают технические
решения, позволяющие повысить надежность изделия, упростить монтаж или
снизить стоимость реализации проекта.

Нестандартные
канализационные колодцы
по индивидуальному проекту

Изготовление
по проектной
документации

Любая высота колодца

Любые диаметры рабочей камеры

Современные инженерные сети редко имеют простую линейную
конфигурацию. На практике канализационный колодец может выполнять функцию распределительного узла, объединяя сразу несколько трубопроводов различного диаметра и назначения. Конструкция пластикового колодца позволяет предусмотреть необходимое количество входящих и выходящих патрубков с учетом проектной схемы сети.

Это позволяет изготавливать как стандартные прямопроходные колодцы, так и сложные узловые конструкции с несколькими подключениями без
использования дополнительных камер и соединительных элементов.

При изготовлении учитываются:

• количество трубопроводов;
• их диаметр;
• высотные отметки;
• угол подключения;
• направление движения стоков;
• расположение лотковой части.

В зависимости от условий эксплуатации канализационный колодец может
комплектоваться дополнительными элементами:

• лестницами и скобами для обслуживания;
• различными типами люков;
• пригрузочными плитами;
• усиливающими элементами;
• дополнительными патрубками;
• герметичными вводами;
• технологическими площадками;
• запорной арматурой (при необходимости);
• элементами крепления дополнительного оборудования.

Комплектация подбирается индивидуально в зависимости от назначения
сооружения, требований проектной документации и условий эксплуатации объекта.

Дополнительная комплектация

Любое количество вводов и подключений

Лоток является одним из важнейших элементов канализационного
колодца, поэтому его конструкция практически всегда разрабатывается
индивидуально.

Форма лотка зависит от:

• схемы движения потока;
• количества подключаемых линий;
• перепада отметок;
• расчетного расхода сточных вод;
• диаметра труб.

Индивидуальное проектирование позволяет обеспечить правильную
гидравлику системы и снизить вероятность образования застойных зон,
завихрений и засоров.

Попытка адаптировать типовой железобетонный колодец под нестандартный
проект нередко приводит к увеличению количества переходников, соединительных
элементов и дополнительных строительных работ.

Индивидуально изготовленный пластиковый колодец позволяет избежать
подобных компромиссов.

Заказчик получает изделие, которое полностью соответствует проекту, быстрее
монтируется, требует меньшего объема доработок на объекте и обеспечивает
более высокую надежность инженерной сети на протяжении всего срока
эксплуатации.

Почему индивидуальное изготовление
выгоднее типовых решений

Индивидуальная конфигурация лотковой части

Колодец поставляется в полной заводской готовности.

Срок службы и обслуживание

Котлован

Подготовка с учётом
глубины заложения и
геологии грунта

Цельносварная конструкция и коррозионная стойкость ПНД обеспечивают
расчётный срок службы 50+ лет без потери герметичности и прочности
корпуса.

Регулярное обслуживание ограничивается визуальным контролем через люк и при необходимости — очисткой лотка от отложений.

Благодаря монолитности корпуса колодец не требует периодической
герметизации швов, в отличие от железобетонных аналогов.

Производитель предоставляет гарантию 12 месяцев на изделие и 5 лет на герметичность.

Песчаная подушка, при
необходимости — бетонное
основание

Монтаж колодца и
подключение патрубков
к трубопроводу

Контроль
герметичности
всех соединений

Обратная засыпка
с послойным
уплотнением

Основание

Установка

Проверка

Засыпка

Монтаж без сварки и «мокрых» работ

Важно: ошибки на этапе обратной засыпки или крепления — основная причина деформации шахты у недобросовестно смонтированных колодцев. Этап требует контроля независимо от материала корпуса.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Можно ли использовать пластиковый канализационный колодец вместо
бетонного при реконструкции существующей сети?

Да, при подборе подходящего типоразмера и диаметра патрубков под
существующие трубы. Конкретное решение зависит от параметров
действующей сети — рекомендуем запросить расчёт у производителя.

Какая нагрузка допустима на колодец, расположенный под проезжей
частью?

Допустимая нагрузка определяется выбранной кольцевой жесткостью (SN) и
комплектацией люка (полимерный или чугунный). Для зон с автомобильным
движением подбор делается индивидуально под расчётную нагрузку.

Нужно ли бетонное основание под колодец?

Не всегда. Бетонное основание или анкеровка применяются дополнительно
при высоком уровне грунтовых вод или слабых грунтах — в остальных случаях
достаточно стандартной подготовки котлована.

Сколько времени занимает монтаж?

Благодаря полной заводской готовности и малому весу конструкции монтаж
выполняется бригадой из трёх человек без тяжёлой техники — это
значительно быстрее, чем установка железобетонных колец.

Можно ли заказать колодец нестандартного размера?

Да, производитель разрабатывает нестандартные изделия по проектным
требованиям, включая чертежи и техническую документацию.

FAQ
